全文共6066字，預計閱讀時間15分鐘

作者 | 程韞韻（Emily）

編輯 | 譚舒雯（Poppy）

注：文中圖片均來源于網絡

目前市場上應用成熟的存儲器有易失性的SRAM和DRAM，和非易失性的閃存NOR Flash和NAND Flash（圖1）。SRAM(Static Random Access Memory)和NOR Flash的缺點是容量小、價格高，而DRAM(Dynamic Random Access Memory)和NAND Flash雖然有較大的容量和較低的價格，但它們無法直接使用，需要進行軟件初始化。

近幾年，神經形態計算成為后摩爾時代最具潛力的技術之一。神經形態計算系統高度平行互聯，能夠在存儲里實現相對較低的能耗。而想要將神經形態系統應用于硬件上，需要實現模擬生物神經元的人工神經元和模擬生物突觸的人工突觸。二者都需要有高效、可擴展的特性，并能使用相關的學習規則來促進大規模神經形態功能的實現。因此，許多研究致力于用后CMOS設備實現人工突觸，如電阻隨機存取存儲器（Resistive Random Access Memory, ReRAM）、相變存儲器（Phase Change Memory, PCM）和鐵電場效應晶體管（Ferroelectric Field Effect Transistor, FeFET）等。還有一些研究涉及開發非CMOS神經元，如光學神經元。

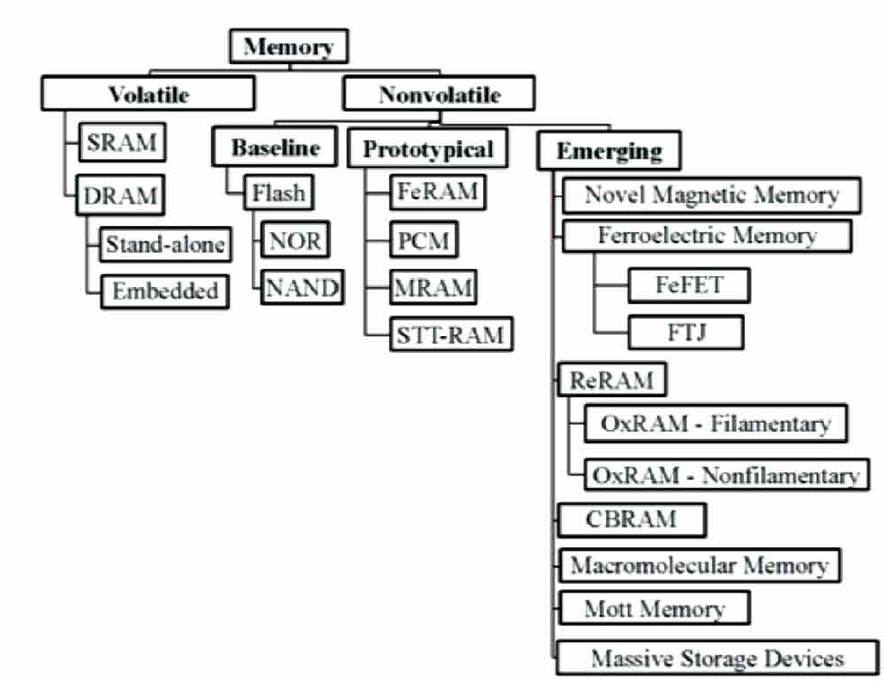

圖1 存儲器分類

可變電阻式存儲器

（Resistive Random Access Memory, ReRAM）

狹義上講，憶阻器是一種可以根據施加的電壓或電流保持內部電阻狀態的兩端電阻開關。由于其可擴展性、與CMOS的兼容性和模擬電導調制等特性，憶阻器成為存儲和非傳統計算的可行技術之一。ReRAM相比其他非易失性存儲的優勢是電阻值范圍大、密度高，功耗比PCM低，但因?yàn)橥ǖ佬纬蓵r(shí)間難以預估，ReRAM的一致性較低。目前ReRAM可以擴展到先進工藝節點，能夠進行大批量工業生產，并且滿足神經形態計算等應用對能耗和速度的要求。在氧化物、氮化物、鈣鈦礦、硫族化物和有機材料中都可以觀察到憶阻轉換現象。ReRAM有一個包含上電極（金屬）、交換媒介（絕緣體）和下電極（金屬）的簡單三層結構（圖2[1]）。電阻的轉換原理是在兩電極之間施加電壓時轉換材料中有絲狀物形成。根據不同的轉換材料和存儲元件，ReRAM有不同的使用方法，這些變量會導致較大的性能差異[2]。ReRAM具有生物神經元和突觸的時間特性和模擬特性，基于ReRAM技術的人工神經突觸是一種在神經形態計算中實現高密度和可縮放突觸陣列的可靠方法[3]。密歇根大學電氣工程與計算機科學系的盧偉教授團隊在2017年展示了一個布置在交叉網絡中的憶阻器神經擬態原型設備，擁有多種性能優勢（圖3），具備商業化的潛力。[4]

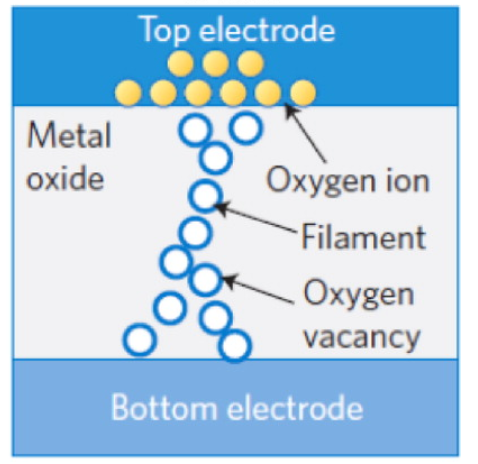

圖2 ReRAM結構

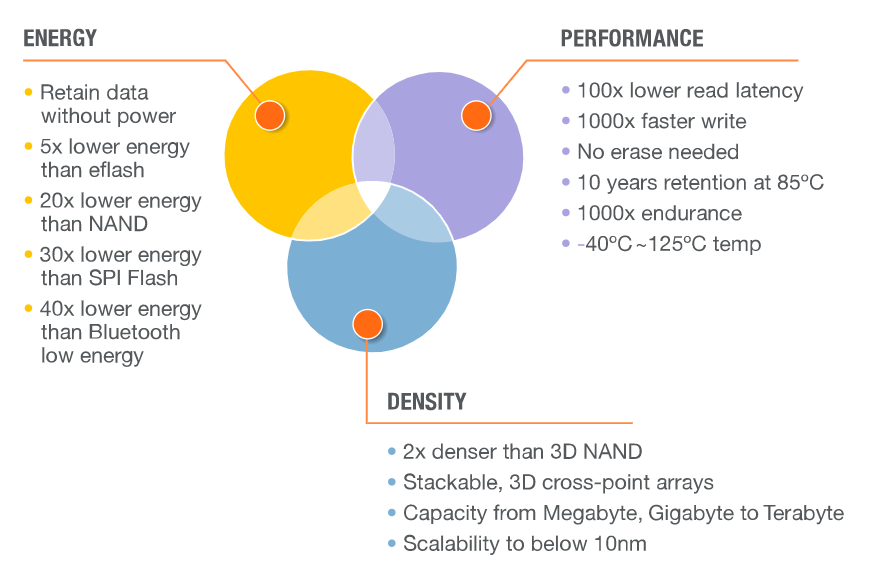

圖3 ReRAM優勢

擴散型憶阻器

（Diffusive Memristor）

含銀的擴散型憶阻器是一種易失性閾值開關，在零偏差的情況下能夠?qū)崿F(xiàn)傳導通道的自然斷裂。這種傳導演變獨特的時間動態來自于活潑金屬的電化學和擴散動力學性質，能夠有效地模擬有弛豫過程的突觸可塑性。金屬絲形成的延遲可以模擬泄漏積分觸發，在完整憶阻神經網絡中與漂移型憶阻突觸搭配可以實現非監督學習和脈沖計時相關可塑性。馬薩諸塞大學阿莫斯特分校的擴散式憶阻器由在兩個電極間嵌入納米銀顆粒的氮氧化硅膜構成。（圖4）在通電的情況下，絕緣體氮氧化硅膜上排列整齊的銀粒子逐漸擴散，透過薄膜形成一簇簇導電絲，從而將電流從一個電極傳導到另一電極。而電源關閉后，納米銀顆粒會因?yàn)闇囟认陆刀匦抡R排列。[5]（圖5）高頻低壓的脈沖序列使元件的導電性逐漸增加至電流可以通過的數值，但導電率會隨著脈沖的持續而最終降低。因?yàn)檫@一過程與生物突觸中鈣離子的表現相似，所以可以用來模擬神經元的短期可塑性，即忘記較早的短期信息，并鎖定更多相關信息。傳統的漂移型憶阻器是基于物理過程，因此保真度和其他突觸功能都受到限制。而擴散型憶阻器不僅可以模擬生物突觸的工作原理，還可以進一步展示突觸功能的本質，如鈣離子濃度變化、移動物體的耗盡效應和相互反應的物質間的動態平衡等。

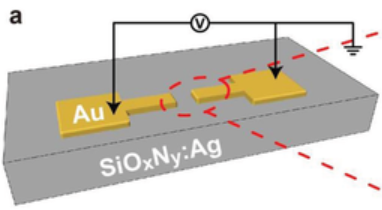

圖4 Au/SiOxNy:Ag/Au擴散型憶阻器側面示意圖

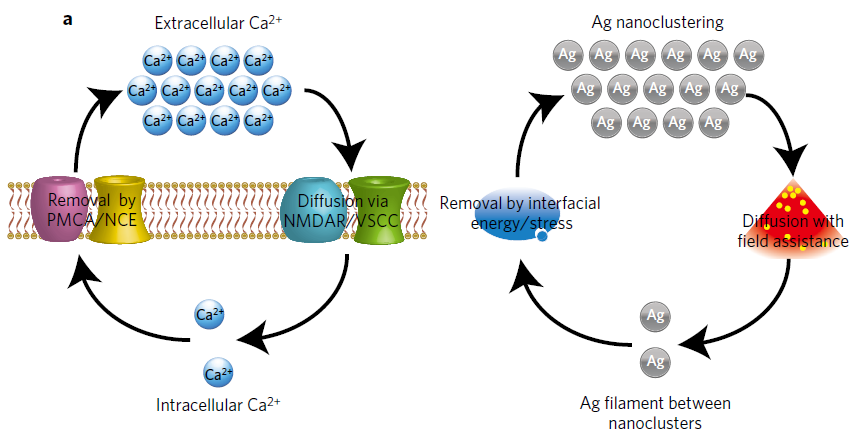

圖5 鈣離子與銀原子動力學類比示意圖

相變存儲器

（Phase Change Memory, PCM）

相變存儲器的原理是相變材料硫族化物在不同狀態下電阻率不同，結晶態電阻率低，而非晶態電阻率高。PCM采用納米級材料，優勢是工程化容易，電阻值范圍大、密度高，但存在壽命較短的問題，且由于依靠電流熱效應使納米材料結晶，PCM的功耗比RAM高。PCM器件是相對成熟的設備，商業化也會較快實現。PCM器件的SET操作通過施加數個能夠使非晶態逐漸結晶的SET脈沖實現。難點在于實現遞增的RESET操作，因?yàn)闀?huì)涉及到一個融化和快速冷卻的結晶矩陣。解決方法是將兩個PCM器件整合成一個突觸設備來實現突觸時間相關可塑性，SET操作會在兩個PCM中實現長時程抑制（Long-Term Depression, LTD）或長時程增強（Long-Term Potentiation, LTP）。PCM最常見的材料是Ge?Sb?Te?，不同的添加劑如N?、SiO?等可以調節結晶和融化的動力學。存儲元件結構通常是一層硫族化合物夾在兩層惰性金屬電極中（圖6）。快速地移除輸入脈沖會使材料形成高阻值的不定型態，如果要得到相反的變化，可以施加一個時長為100至50ns的慢速電脈沖，材料經過閾值分割后可以讓電流在高阻值態傳導。而慢慢地移除輸入脈沖會讓非晶區結晶，使元件回到低阻值的多晶態。硫族化合物的真正優勢是這些轉換可以至少重復10?至10?次，并且元件可以在85℃的環境中保持功能至少10年。因?yàn)榇鎯?chǔ)元件晶態和非晶態的程度可以通過電能輸入控制（圖7），所以元件可以被編程為多種穩定的形態，為多種模擬運算應用提供了可能，如內容定址存儲器中的模糊匹配。而且，早期在納米設備中模擬突觸可塑性也是在PCM元件中完成[6]。英特爾、三星、美光科技和松下都曾多次涉足PCM領域，IBM Research曾推出一款可以作為非易失性緩存的PCM DIMM。

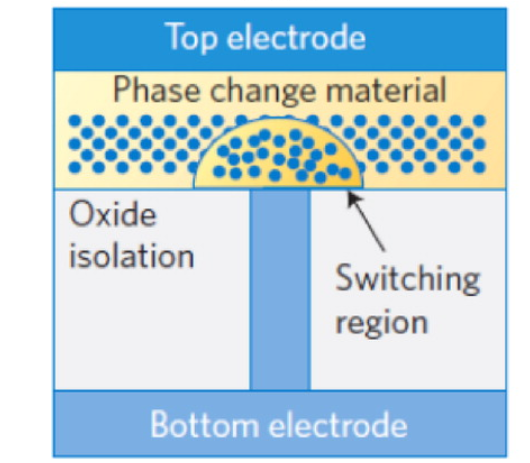

圖6 PCM結構

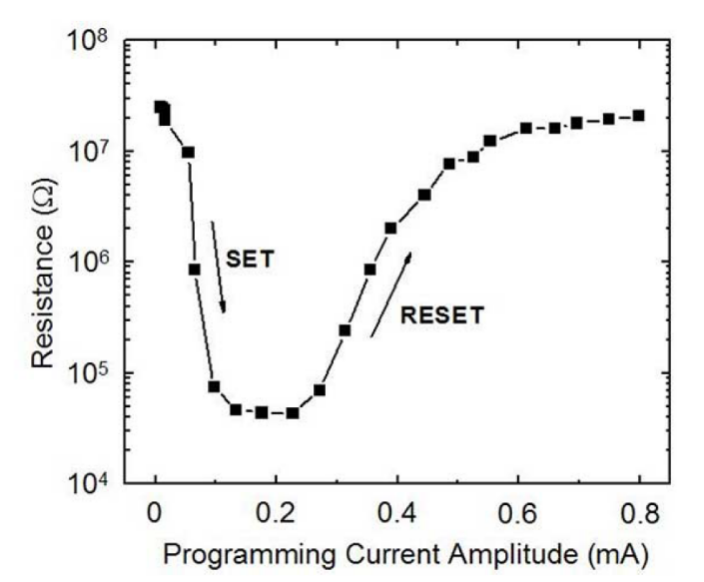

圖7 阻值與寫入電流的關系

導電橋接存儲器

（Conductive Bridging Random Access Memory, CBRAM）

導電橋接隨機存取存儲是一種可以用作神經元和突觸實現的非易失性內存技術。與電阻隨機存取存儲不同的是，CBRAM利用電化學特性來形成和溶解連接，有速度快（~ns）、納米級和低能耗（~nW）的優勢。CBRAM通過絕緣固體電極或氧化物形成導電金屬絲。（圖8）神經形態應用的難點之一是金屬絲形成（SET）過程的內在突發性，盡管金屬絲的擴展可以漸進式進行，但可能形成極導電狀態，從而導致神經形態系統較大的整體電流。因此，積分觸發神經元需要相當大的電容。Yu的研究團隊設計了一種物理模型來研究CBRAM設備的轉換動力學[7]。在SET過程中，上電極逐漸被氧化，伴隨著金屬離子漂移到下電極，并在下電極被還原，從而生成垂直生長的金屬絲，直到金屬絲觸及上電極。在RESET過程中，由于金屬絲頂端的增強橫向電場，金屬絲有橫向溶解的趨勢。活化能和有效跳躍距離等關鍵參數可以從電測量值中得到，類STDP的電導改變通過調節脈沖振幅實現。Suri的研究團隊已證實CBRAM設備有作為低功耗隨機神經系統的二進制突觸的功能[8]。二進制CBRAM突觸和隨機STDP學習規則允許在完全非監督情況下異步模擬數據流用于重復且實時的聽覺和視覺模式的識別和提取。CBRAM等硅材料存儲面臨的問題是無法實現3D堆疊技術，如果仿照NAND Flash進行堆疊，會失去隨機訪問性。

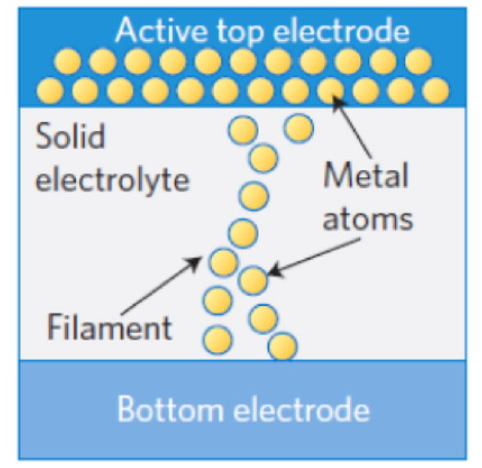

圖8 CBRAM結構

自旋電子器件

（Spintronics Devices）

MRAM是一種使用電子自旋來儲存信息的內存技術，能夠結合存儲內存的密度和SRAM的速度實現非易失性和高能效。MRAM的優勢在于壽命長、速度快，但它的阻值變化范圍較小，工程化較困難?；贛RAM的自旋電子器件由兩層金屬鐵磁體和夾在中間的穿隧氧化層組成，即自由層和固定層，這種三層結構被稱為磁性隧道結（Magnetic Tunnel Junction, MTJ）（圖9）。固定層的自旋極化有特定的方向，而自由層的磁化可以被外部電流或磁場改變。當兩層金屬的磁化方向相反或反向平行時，器件表現高電阻值；當磁化方向平行時，器件處于低電阻態。元件的阻值由自由層相較于固定層的磁化程度決定，自由層方向的轉換是隨機的，但與電壓振幅和脈沖寬度密切相關（圖10），切換時間的內部隨機性可以用于隨機突觸的研究。MTJ設備中的多重電阻態可以通過在自由層中加入疇壁實現，疇壁將兩個反向極化的磁疇分開。利用自旋扭矩轉換現象移動疇壁可以調節設備電導，即在自由層中改變平行和反向平行域的相對比例。自旋電子設備可以用作神經形態計算器件的原因是它有多種與CMOS兼容的可調功能，可以在納米級別實現高密度。神經形態系統中的自旋電子器件包括自旋轉移矩（Spin-Transfer Torque, STT）設備、自旋波（Spin-Wave）設備和磁疇壁（Magnetic Domain Walls）。自旋電子設備可以實現與線上學習規則（eg.STDP）、完整網絡或網絡模塊相匹配的神經元和突觸[9]。自旋電子神經元能夠?qū)崿F(xiàn)比相應的模擬/數字CMOS設備低10至100倍的能耗（圖11），因此能夠滿足突觸陣列的超低功率操作。此外，自旋電子突觸還能提供退耦的寫入和讀出電流通路，為自主學習神經形態計算機的實現提供了可能。[10]

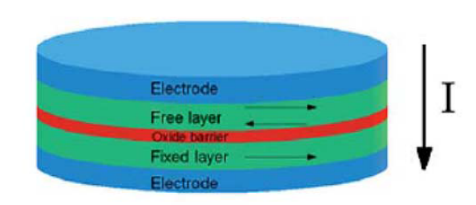

圖9 磁隧道結示意圖

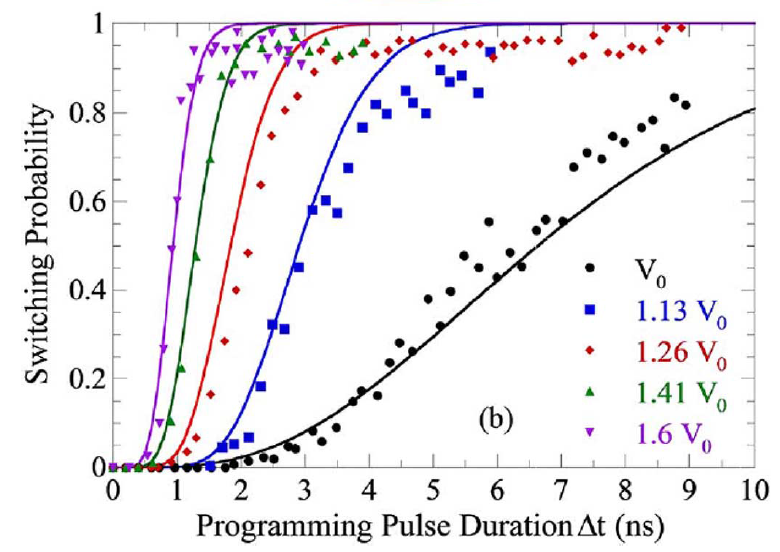

圖10 自由層轉換與電壓和時間的關系

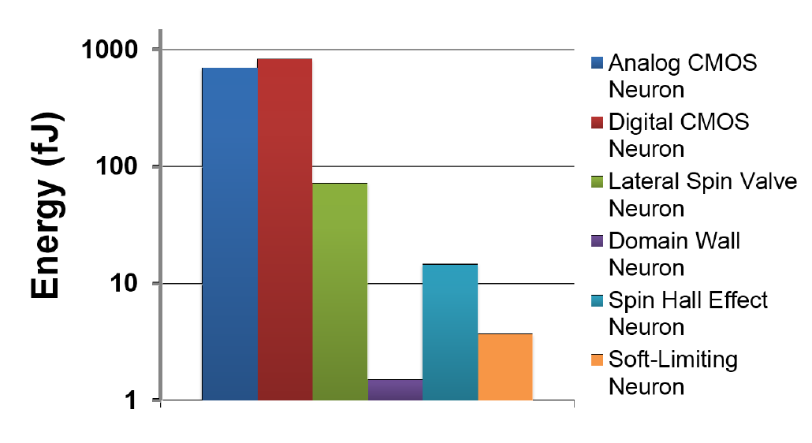

圖11 自旋電子神經元與模擬/數字CMOS神經元能耗比較

鐵電場效應晶體管

（Ferroelectric Field-Effect Transistor, FeFET）

FeFET是一種將鐵電薄膜作為柵極絕緣層的三端器件，由堆疊的氧化物材料組成，包括ZnO/Pr(Zr,Ti)O?和(PZT)/SrRuO?等。（圖12）鐵電材料能夠在兩種極化狀態下可逆地轉換，可以作為內存的兩種數字狀態。理論上由于鐵電極化的庫倫相互作用，通道電導會隨著PZT膜極化誘導的電子密度改變。通過施加一個門電壓，以非易失性的方式，根據極化方向進行調制。根據這些材料特性，對稱或非對稱的STDP學習功能能夠通過施加非線性脈沖門電壓，在基于FeFET的突觸設備中實現。突觸設備的三端結構有利于同時學習的實現，因?yàn)闄?quán)重的更新無需刪除神經元間的信號傳輸，而使用兩端突觸設備的神經網絡需要在學習時停止信號傳輸[11]。鐵電體如PbZrOx(PZT)、SrBi?Ta?O?(SBT)、BaTiO?(BTO)和BiFeO?(BFO)等都作為神經形態應用材料被固態物理學家廣泛研究，主要特性包括可擴展性、CMOS兼容性和可靠性如泄漏電流等。傳統的鐵電材料含有對環境有害的鉛，如鋯鈦酸鉛（Lead Zirconat Titanate, PZT），因此亟需研發一種無鉛且與CMOS兼容的鐵電材料。FeFET中理想的鐵電材料應該足夠薄，因?yàn)榇怪盢AND結構中門堆棧的厚度需要最小化，因此鐵電材料HfO?引起了廣泛關注，它能夠在7-10nm厚度下顯示出鐵電性[12]。Boscke研究組最早在2011年發現了基于HfO?的薄膜的鐵電性，能夠與硅、鋯、鋁、釓和鑭一起使用[13]。FeFET還具備一些作為電子突觸的優點，如快速編程操作、對稱的增強下降曲線和高ON/OFF比。

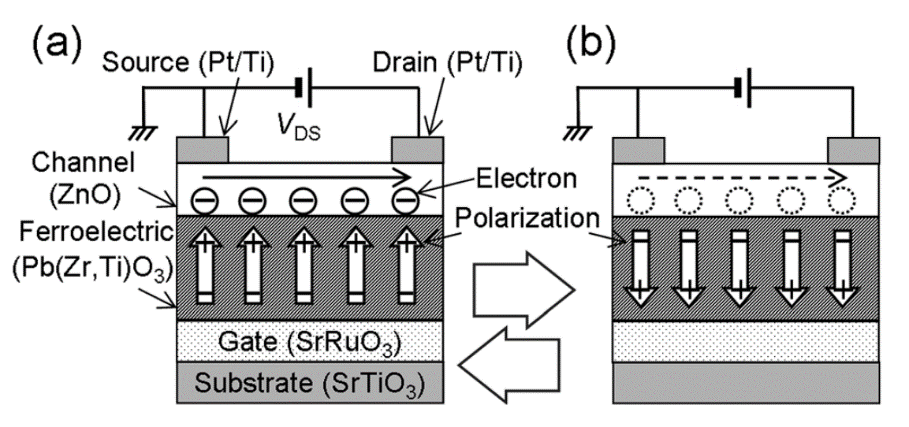

圖12 FeFET結構

突觸晶體管

（Synaptic Transistors）

結構上由晶體管衍生而來的三端人工突觸（圖13）在神經形態系統中有很大的應用潛力。門接線端（突觸前）用來易失（短期可塑性）或非易失地（長期可塑性）控制通道的電導（突觸權重），意味著可以將寫入操作（用門接線端調制突觸權重）與讀出操作（用源極端讀出突觸權重）分開，這正是兩端憶阻設備缺少的。近些年，電導改變的操作機制從雙電層升級到鐵電體。如表1所示，不同的通道和電解質材料會導致不同的性能。如果電解質是離子溶液或凝膠態，突觸晶體管設備的可擴展性將成為一個潛在問題，而這一問題可以通過引入固態電解質解決，如聚乙烯醇（質子導體）和聚氧化乙烯中的LiClO?（鋰離子導體）。這些設備在耐久性、速度和電解質穩定性方面會遇到一些挑戰，但它們可以擁有超越生物突觸的能量效率。潛通路和自放電的問題可以通過使用存取設備權衡面積和能量效率來緩解，更好的耐久性可以通過提升薄膜的質量實現，設備操作速度的提升則依靠?jī)?yōu)化離子和固態電解質的選擇實現。新加坡國立大學Ang Kah-Wee教授團隊與新加坡科技局聯合提出了一種以化學氣相沉積法（CVD）生長的晶圓級連續單層二硫化鉬（MoS?）薄膜為基礎構建的憶阻晶體管固態突觸器件。[14]在靜態條件下，器件能夠同時表現出柵極可調控的源-漏雙極型阻變特性，以及顯著的轉移曲線遲滯特性，兼顧了兩端憶阻器和三端晶體管的電學特征。團隊通過對器件的漏極和柵極分別施加電學脈沖刺激，驗證了器件包括長程增強（LTP）、長程抑制（LTD）、脈沖時間依賴可塑性（STDP）等在內的重要突觸模擬特性。不同于以往的人工突觸器件中只允許某一特定電極作為神經元輸入，該器件的多神經元輸入特點為未來神經形態計算系統設計提供了更高的靈活性。

圖13 突觸晶體管結構

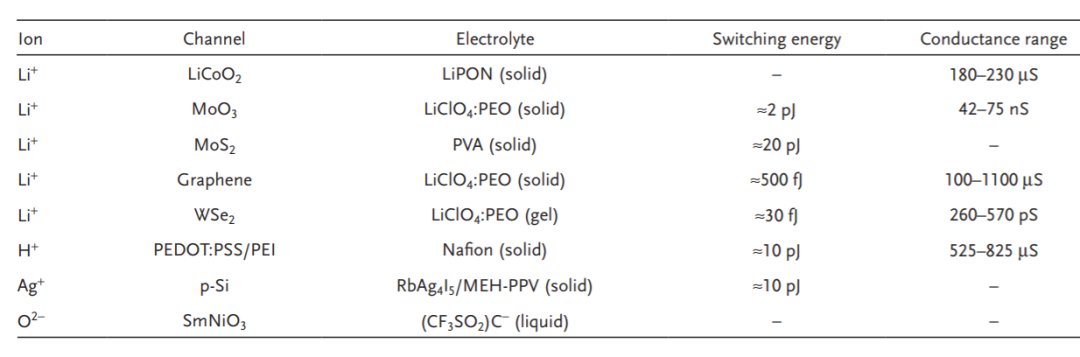

表1 突觸晶體管材料與性能比較

光學實現和涉及光學和光子組件的實現在神經實現中較為常見。在早期的神經形態計算中，光學實現最初被考慮是因?yàn)槠鋬?nèi)在的平行性，但由于存儲的實現在光學系統中十分困難，所以光學實現沉寂了幾十年。近幾年，由于其潛在的超速操作、相對中等的復雜度和可編程性，對光學實現和光子平臺的關注再度出現。在神經形態系統的發展過程中，光學和光子組件被用于制造不同的神經形態組件，光學神經形態實現包括早期神經形態實現中的光學或光電子突觸實現，和最近涉及新材料的光學突觸?；谖⒗w維和碳納米管的光電突觸和光子突觸表現出高帶寬和無電互聯能量損耗的潛在優勢。Cheng的研究團隊研發出一種基于相變材料的全光子突觸，能夠在物理層面模擬神經突觸，并實現與Hebbian學習和STDP規則兼容的突觸可塑性[15]。如圖14所示，有離散PCM結構的波導作為光子突觸，波導的輸入和輸出分別與前神經元和后神經元相連。光循環器用來連接突觸的輸出和后神經元，并施加光學脈沖來改變突觸權重。從前神經元到后神經元的低能量光傳輸可以被設備監測，其中傳輸電平與突觸權重有關。光學脈沖已被證實可以通過改變整合到波導上的PCMs來提供非易失性的光子存儲[16]。光場模擬顯示光子突觸中的電場分布比傳統波導設計更均勻，這讓突觸權重的固定調節成為可能，即使用預定數量、給定能量和給定時長的固定脈沖。而且通過前后神經元信號的安排，可以實現一種能夠根據前后神經元信號的時延調制突觸權重的全光學方法。通過使用優化后的設備設計和交換協議，以及低開關電源的PCMs，最終實現規模上與先進電子神經形態計算機相似的大規模光子神經形態網絡，而且能在近似于人腦能耗的水平上運行。Chai的研究團隊設計出一種結構為Pd/MoOx/ITO(indium tin oxide)的兩端突觸設備ORRAM，擁有紫外光光敏、光學觸發非易失和易失性電阻開關和光調諧突觸行為，能夠完成圖像傳感、圖像記憶和實時預處理功能如對比增強等。[17]

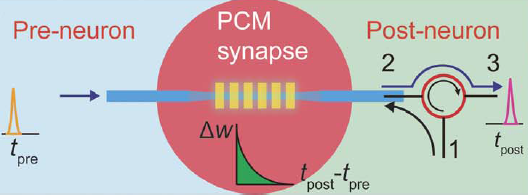

圖14 模擬神經元突觸的光子突觸結構

以上每種存儲設備有各自的優勢，適用于不同的應用要求。目前，神經形態系統仍需要成熟可靠的CMOS電路使外圍組件生效，意味著神經形態系統與CMOS電路是互補而非替代關系。然而，盡管CMOS可以用于SNN的搭建，但CMOS不能模擬時間的神經突觸行為。因此，新的物理緊致裝置，如擴散式憶阻器，擁有與生物突觸和神經元物理級的內在相似性，使在新的計算范式下復制生物神經網絡行為更有效?？鐚W(xué)科的合作交流，如材料科學、設備工程、硬件設計和計算機架構等，可以實現新設備的持續發展，解決神經形態研究領域的諸多挑戰。

為了從基礎研究推進到集成系統再到實際工業發展，新興存儲設備的制造必須與硅CMOS集成兼容。除了從材料和工具上簡單地與CMOS兼容外，新興設備還需具備與CMOS匹配的操作環境，如驅動電壓、操作電流和溫度穩定性等。制造成本必將成為選擇應用中與CMOS整合的存儲技術時考慮的一個重要因素。區別傳統存儲技術和新興設備的一個關鍵指標是能量消耗。盡管優化整體轉換能量很重要，但當許多設備在交叉開關上連接并在陣列周圍被神經元驅動電路驅動時，還需格外注意寫入電流和誘導電導變化的時標。每種設備需要的電流值意味著驅動電路的驅動能力，而轉換的時標應與寫入和實施各種可塑性規則的波形相匹配。寄生電容、電線的阻值和電遷移限制需要被進一步優化以實現在CMOS基礎上的有效性能提升。相較于成熟的硅CMOS技術，大多數新興存儲技術的缺點還包括有限的可靠性。許多設備存在較大的設備間變異性，單個設備重復的編程步驟也有可變性存在。阻值水平存在漂移和保留損失問題，并且會隨著縮放和低寫入能量環境愈發顯著。然而，新興設備在算法或架構層面也有可取之處，因?yàn)榇蠖鄶?shù)生物計算實體，如神經元和突觸，在操作特性中也表現出較大的可變性。因此，生物系統如何實現可靠運算，如何將這些技術應用到容錯硬件平臺中將成為未來有意義的研究課題。
