前言
在人工智能高速發展的熱潮下，龐大的數據量和復雜的算法模型對算力及芯片提出了新的需求。類腦芯片成為近年來學術界和產業界都越來越關注的重點方向，甚至在Gartner的芯片產業預測圖中將類腦芯片判斷為第三代人工智能芯片。上海新氦類腦智能科技有限公司（以下簡稱“新氦類腦智能”）就在此背景下誕生，類腦芯片及片上智能系統是新氦類腦智能的研發及商業轉化的重點方向。近年來新氦類腦智能看到許多類腦芯片領域的創新突破和科研熱潮，因此新氦類腦智能總結了類腦芯片領域的現狀、問題和趨勢，希望在充滿信心的同時保持客觀冷靜分析，給行業的發展帶來一些啟發和推動作用。
近內存運算與存內運算
存算一體這一概念由來已久，最初被用在計算機系統結構領域，例如以相聯存儲器為核心的相聯處理機（Associate Processor）。相連存儲器帶有信息處理功能，相聯處理機要求存儲單元能處理信息，一條指令可對多個數據同時執行邏輯運算。后來，存算一體這一概念逐漸被類腦計算領域采用，時識科技（SynSense）研發的類腦計算芯片就具備這一特征。隨著神經科學的發展和超大規模集成電路的興起，類腦計算芯片更加廣泛地模仿以脈沖編碼和存算一體為代表的交感神經元-突觸結構和大腦的工作機制。一些模擬非易失性存儲系統也被用來驗證脈沖神經網絡算法和非監督式學習，從而體現了存算一體芯片的潛力。
數據的爆炸性增長為新發現創造了機會，但也對計算力提出了史無前例的要求，例如從通用聯網設備到倉儲規模計算機日益增長的數據量、速度、多樣性和準確性。通過工藝等比例縮小來擴展計算機處理能力的方法優勢逐漸減小，而傳統計算系統的限制，即“內存墻”“能耗墻”，在大數據快速增長的趨勢下，使得對新范式的需求越發迫切。因此，Process in Memory（PIM）這個十多年前提出的概念重新在產業界和科研界獲得廣泛關注。PIM是指將計算單元如CPU和GPU放在離存儲足夠近的地方，從而降低數據傳輸?shù)臅r延和成本。減少數據處理和數據存儲間的距離可以更快地運行工作負載并得到結果。內存方面新的設計，如高帶寬內存（HBM, High-bandwidth Memory）和混合內存立方體（HMC, Hybrid Memory Cube），以及處理單元陣列的廣泛應用，如CPU和GPU，還包括FPGA和定制化的ASIC，都在PIM技術的發展和應用過程中起到了解決實用性和成本問題的作用。根據內存與邏輯元件的相對位置關系，現有的PIM可大致分為近內存運算（Near-Memory Computing）和存內運算（In-Memory Computing）。近內存運算的基本思想是將數據靠近計算單元，實現邏輯芯片內的存儲計算；而存內運算是將處理任務帶至存儲內，在存儲單元里做計算。這兩種技術旨在加速系統的數據處理功能，或者搭建如神經網絡等新的架構。[1]
近內存運算（Near Memory Computing）

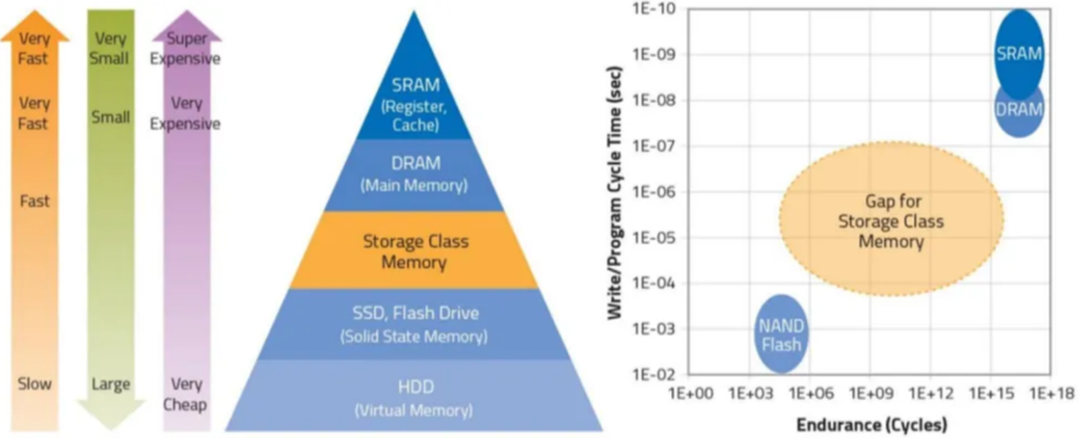

圖5 內存/存儲層次結構
傳統的存儲層級如圖5所示。其中，SRAM被整合到可以快速接入常用程序的高速緩存處理器中。DRAM用作主存儲器單元，分離地存放在雙列直插存儲模塊（Dual in-Line Memory Module, DIMM）中。磁盤驅動器和與非門固態存儲驅動器（NAND-based SSDs）被用作存儲器件。
相較于計算性能的發展，數據量增長得更快。在反復將數據在SSDs和CPUs之間傳輸?shù)倪^程中，能耗和系統都面臨挑戰。解決方法之一是將處理器、內存和其他器件整合到傳統的馮諾依曼結構中，按比例縮小這些組件，提升其性能，但會導致成本的增加和方程式的復雜化。另一種方法是將邏輯單元盡量靠近存儲單元，從而實現芯片內的存儲計算的近內存架構。
在內存附近處理任務的想法可以追溯到十九世紀六十年代，而近內存運算系統最早出現于十九世紀九十年代早期，如Vector IRAM (VIRAM)[2]。研究者設計了一種帶有片上嵌入式DRAM（eDRAM）的向量處理器來開發多媒體應用數據的并行化處理。盡管研究頗有成效，但這些NMC系統并未滲透到市場。主要原因之一是當時的技術限制，存儲器制造工藝和邏輯制造工藝不同，而且兩者不兼容，能夠與向量處理器整合的片上存儲數量有限。
NMC的相關研究在大約二十年后重新獲得廣泛關注，主要原因有三個。首先，2.5D和3D堆疊技術的進步使邏輯和內存能夠堆疊合并到一個封裝里。先進的內存模組有美光科技的混合存儲立方體（Hybrid Memory Cube，HMC）[3]、高帶寬內存（High Bandwidth Memory，HBM）[4]和帶寬引擎（Bandwidth Engine 2，BE2）[5]。如圖6所示，美光科技的HMC通過硅通孔技術（through Silicon via，TSV）將數層DRAM放置在一層邏輯組件上。不僅提供了優于傳統DDR DRAM的隨機存取性能，還支持近內存操作，如讀取修正寫入和鎖定。原因之二是，將計算移動到靠近數據存放處能夠規避數據傳輸帶來的性能和能耗限制。最后，現代數據密集型應用的蓬勃發展，如材料學、天文學、醫療健康等，亟需新的架構出現。[6]
圖6 美光科技的混合存儲立方體
存內運算（In Memory Computing）
得益于硅技術的發展，CMOS邏輯芯片可以用簡單的二元信號完成復雜數據的處理，高集成度和小尺寸的優勢讓數字邏輯芯片占領了大量市場份額。然而，隨著以RRAM和PCM為代表的新設備技術的成熟，被忽視已久的模擬神經計算在大規模應用中逐漸有了用武之地。雖然模擬電路連續信號處理的抗干擾性和計算精度不如數字運算，但基于存儲的模擬運算在神經網絡結構中可以實現更高的效率。
通過疊加歐姆定律乘法和基爾霍夫電流定律加法，作為神經網絡計算基礎的矩陣向量乘法（MVM）可以被映射到交叉陣列上，從而實現存內模擬運算。與MAC（Multiplicative Accumulation）不同，交叉陣列MVM可以在一個步驟內運行乘法和加法，與傳統馮諾依曼結構相比節省了大量時間和能耗。憶阻器交叉陣列中存內運算的出現讓模擬運算可以用于神經網絡，并讓類腦計算有了進一步發展。與傳統高能耗的CMOS電路相比，電阻轉換設備如同可以同時存儲權重和傳遞信號的電子突觸，更便于運行超低功耗的模擬存內運算。這種兩端電阻設備可以同時實現數據存儲和數據處理，提供對大多數AI應用至關重要的高數據吞吐量。目前，出于商業化的考量，電阻轉換設備仍結合了傳統硅計算組件。由于較低的熱負載，電阻轉換設備可以與CMOS基底兼容。芯片可以靈活地組成多種陣列，從而自動映射不同的神經網絡算法來完成特定的計算任務。
脈沖神經網絡（SNN）可以嚴格地模擬大腦信息處理機制，CMOS電路已被用于Intel Loihi、IBM TrueNorth等具有代表性的SNN芯片，但CMOS設備無法實現存儲與計算的融合，從而會導致資源浪費。因此，找到具備模擬突觸功能的人工突觸設備尤為重要。首先，簡單的兩端憶阻器可以在面積、復雜度和能耗顯著降低的情況下實現相似功能；FeFET中，鐵電層的晶格極化能夠模擬SNN的學習規則，例如STDP；還有一些創新低維材料也可用于SNN突觸設備，例如用于具備STDP規則的非監督式學習的碳納米管突觸[7]?；诜聪騻鞑サ人惴?，DNN可以通過新型存儲技術部署在硬件設備中，而大多數專注于SNN設備拓展的研究還處于模擬階段。然而，已有實驗證明盡管類腦計算在技術成熟度上還處于早期階段，未得到大規模應用，但它代表著AI芯片和存算一體的長期發展方向。
過去十年，新興的非易失性存儲（Nonvolatile Memory，NVM）技術取得了長足進展，例如轉移隨機存取存儲器（Spin Torque Transfer RAM，STT RAM）[8]、相變存儲器（Phase Change Memory，PCM）[9]和阻變隨機存取存儲器（Resistive RAM，RRAM）[10]。目前，主要廠商都具備了在關鍵技術節點上生產Gb量級設備的能力，包括美光45nm的1Gb PCM[11]、三星20nm的8Gb PCM[12]、東芝和閃迪聯合研發的24nm 32Gb RRAM[13]、美光和索尼聯合研發的27nm 16Gb導電橋式隨機存取存儲器（Conductive Bridge RAM，CBRAM）和由美光和英特爾聯合研發的128Gb 3D XPoint技術[14]。
雖然取得了一定程度上的商業成功，但直接將這些技術直嵌入現有的電腦系統中效果不明顯。從技術上看，這些技術的本質與主存儲器或永久存儲器不匹配，如單位成本、時延、能耗、耐久性和留存性。從經濟角度看，盡管現有的存儲器制造商獲得了更多的投資用于新技術的研發生產，但很難說服終端用戶在能夠使用DRAM或閃存的情況下轉向新產品，除非新產品能帶來極大的好處。基于這種情況，一個可行的方法是開發非傳統的模型架構。
目前學界對合并式邏輯存儲器件的興趣日益增強，旨在研發計算功能與存儲器一體的計算架構。將數據從分離的存儲單元傳輸?shù)接嬎銌卧獜臅r延和能耗上看非常昂貴。例如，機器學習中的單整數乘積累加（Multiply-Accumulate，MAC）操作僅需要約3.2pJ的能量，而如果權重值儲存在片外的動態隨機存取存儲器（Dynamic Random Access Memory，DRAM）上，僅得到濾值就會耗費約640pJ能量，而且存儲的能量要求比計算更高。這個問題在機器學習算法的訓練階段更為顯著，因為有數以億計的權重值需要學習并定期更新。為解決這個問題，Haensch提出電阻處理器（Resistive Processing Unit，RPU）的概念，模擬權重值被存放在交叉點設備中來最小化訓練過程中的數據傳輸，合適的RPU能夠以超過四倍的速度加速訓練過程。[15]
機器學習中將權重數據與邏輯單元存放在一起還能夠提升物聯網邊緣設備中復雜推斷算法的性能。許多邊緣系統中，出于隱私安全和時延的考量，推斷過程需要在邊緣端執行，并且嚴格的區域和能耗限制阻礙了有過多參數的機器學習模型的部署。
因此，新的研究項目或以系統為導向，或嘗試?yán)贸玫膩嗛撝禂[幅外，與新興設備有關的特性。一些設備顯示出適用于新興計算架構的特性，例如邏輯設備的非易失性、可重構性和高計算密度。合并式邏輯與存儲組件是一種從架構層面開發設備特性的方法，并且能夠滿足應用層面的需要。
盡管存內運算還沒有一個普遍認可的準確定義，但已經廣泛應用到不同領域。例如，數據庫中存內運算用于開發超高速緩存，芯片制造商正研發能夠在神經網絡存儲內處理任務的芯片，其他應用還包括神經形態計算。存內運算架構大致可分為四類，首先是利用交叉結構的點積功能加速矩陣乘法。矩陣乘法是許多應用的計算核心，如深度學習和優化等，代表性成果是PRIME[16]、ISAAC[17]和憶阻玻爾茲曼機[18]。憶阻玻爾茲曼機是一類基于電阻隨機存取存儲器技術，以內存為中心，大規模平行的硬件加速器，用于大規模組合優化和深度學習。通過利用RRAM的電氣性能實現內存陣列內就地、細粒度的平行計算，憶阻玻爾茲曼機能夠降低對內存單元和計算單元間數據傳輸?shù)男枰?。兩類?jīng)典的優化問題，圖劃分與布爾可滿足性，和深度信念網絡應用可以映射在這類硬件上。相較于多核系統，憶阻玻爾茲曼機能夠?qū)崿F(xiàn)57倍高的性能和二十五分之一的能耗，并且?guī)缀醪淮嬖趦?yōu)化問題答案質量下降的問題。與基于PIM系統的電阻隨機存取存儲器相比，憶阻玻爾茲曼機分別有約七倍高的性能和五分之一的能耗[19]。其次是在神經形態系統的突觸網絡中利用NVM陣列的模擬特性來模仿人腦模糊、容錯和隨機的計算過程，并伴隨著空間和能耗上的優勢。第三種是相聯處理機（Associative Processor，AP），即非易失性內容可尋址存儲器（Nonvolatile Content Addressable Memory，nv-CAM）或三態內容可尋址存儲器（Ternary Content Addressable Memory, nv-TCAM），能夠支持相聯檢索并通過內容而非地址定位數據記錄。代表性的研究成果包括基于RRAM的TCAM[20]、AC-DIMM[21]，和基于RRAM的相聯處理機[22]。CAMs和TCAMs作為網絡路由器有明顯的優勢，能夠支持新興的機器學習模型如多維計算（Hyperdimensional Computing, HDC）和用外部內存增強的神經網絡。在路由器內，CMAs/TCAMs元件被用來搜索媒體訪問控制（Media Access Control, MAC）的匹配。最后一類是可重構架構（Reconfigurable Architecture，RA），代表性研究有非易失性現場可編程門陣列（Nonvolatile Field Programmable Gate Array，nv-FPGA）[23]，和結合了TCAM和FPGA二者優點的可重構存內運算架構[24]。FPGA是由通過可編程互聯連接的可配置邏輯塊矩陣構成的半導體器件，在制造完成后能夠根據所需的應用或功能要求進行重新編輯，支持對設備中大量電氣功能進行更改，這是FPGA區別于特定用途集成電路（ASIC）的關鍵。FPGA能以更低的價格實現邏輯密度增加和眾多其他特性，如嵌入式處理器、DSP模塊、時鐘技術和高速串行。AP和RA在存內處理方面有巨大潛力，無需高成本。它們不像第一二類需要昂貴的混合信號電路（A/D，D/A），使用門檻也更低。盡管如此，這四種架構都面臨著一個關于操作魯棒性的常見問題，即NVM技術有限的ON/OFF電阻比。這一問題能夠從材料工程、元件設計和編碼技術等方面得到一定程度的減輕。[25]
趨勢展望
PIM為克服數據密集型應用帶來的挑戰提供了可行的辦法。與存內運算相比，近內存運算的使用門檻更低，因為無需改變原有的計算結構，而存內運算將會最大程度上開發利用內存帶寬來實現更多的平行計算。目前，PIM研究領域還存在一些開放性問題，關系到未來的研究方向。首先，哪一種新興內存技術將會最大程度地支持近內存運算架構這一點還不清楚。例如，大量研究專注于三維堆疊DRAM和非易失性存儲如PCM、ReRAM和MRAM，這些新技術的未來依賴于耐久性、可靠性、成本和密度各個方面的提升。三維堆疊還需要獨特的能耗和熱量解決辦法，因為傳統的散熱器技術無法支撐更多的靠近內存的計算。大多數架構沒有考慮到三維堆疊內存嚴格的能耗預算，這會限制架構的實用性。DRAM和NVM有不同的存儲性質，混合設計能夠為現有的系統帶來變革。其中，整合了CPU、DRAM和基于閃存的NVM的三維異構存儲結構能夠滿足大數據應用的存儲需求，如大容量、短時延和高帶寬。因此，異構近內存處理成為了具有高潛力的新研究領域。大多數架構專注于計算層面，極少數具備一致性和虛擬內存支持，而缺少一致性和虛擬內存會增加編程的難度，阻礙這一范式的應用。在應用層面，出于能效的考慮，算法的代碼和數據需要位于同一個地方。例如，HMC算法需要避免數據在不同的內存模組間過多的移動。當室間數據傳輸不可避免時，應采用輕量級的數據遷移機制。近內存運算元件之間的互聯網絡需要更多地從定量的角度進行研究。近內存元件與新興互聯標準的相互作用在提升運行在NMC服務器上的大數據的性能和能耗方面十分重要。存內運算主要面臨高價、處理不同類型數據的能力和整合分離數據源的能力等問題，而未來存儲解決方案的主要特征有能量功耗、成本、上市時間、密度和性能等。NAND、3D NAND、PCRAM、STT-RAM和ReRAM可以作為DRAM的替代品，而使用DDP和TSV作為DRAM的替代方法存在價格上的爭議，TSV的預計成本比DDP還高22%[26]。非易失性內存和能夠提供通用接口的混合存儲模型將會成為首選的存儲方法。
