芯片設計仿真實驗室為芯片研發設計人員提供IC設計與驗證平臺,主要配備有硬件加速器ZeBu S4、原型驗證設備HAPS-80以及系統級硬件仿真加速平臺Palladium Z1。從最初的架構分析,到模塊模組、芯片和系統集成,再到軟件開發、系統驗證、硬軟件協同等全部階段都可以通過實驗室來進行設計和驗證。實驗室集成了硬件加速、仿真、仿真加速以及單一環境仿真功能,擁有迅速的靈活編譯、高效的分配、快速的運行時間以及全方位的調試能力,實現快速全面地對芯片設計進行驗證,從而提高設計質量、加速推進流片、節省開發周期時間、節約研發成本。
ZeBu Server4 驗證仿真能力可達4.5億門
HAPS-80 邏輯規模覆蓋2600萬門-16億萬門
Palladium Z1 驗證仿真能力最高可達 3.84億門

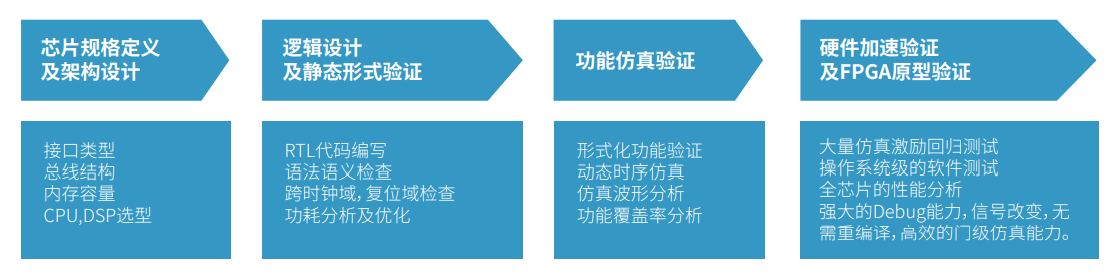

主要流程及模塊對應工具(下圖):

a.Z1硬件仿真加速平臺:

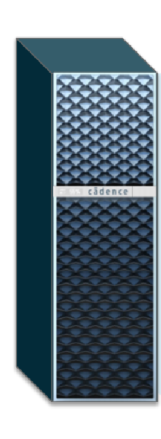

Palladium Z1基于處理器架構的計算引擎和 Verification Xccelerator Emulator (VXE) 軟件可將編譯速度提高 2 倍,更高的性能驗證,并能靈活的支持新的使用模式。Virtual Verification Machine (VVM) 支持交互式離線調試,Cadence Xcelium 仿真器支持hot-swap從軟仿真切換到硬仿加速,無需重新編譯,通過快速、自動、智能的編譯器實現快速環境搭建。 Z1相關其他性能特征如下:借助全面的 Cadence SpeedBridge Adapter、 Target pod、以及 Accelerated Verification IP,實現快速的系統級環境搭建;借助 Cadence Joules RTL Power Solution ,可實現動態功耗分析和驗證;支持針對USB 和 PCI Express的預認證和配置的 Emulation Development Kit (EDK) 產品組合,實現快速驅動程序開發和設計驗證; 支持覆蓋率和metric-driven的驗證;提供hybrid環境,可對設計和嵌入式仿真平臺進行早期的硬件/軟件驗證,以實現全面的驗證和重用方法;通過 Cadence Stratus High-Level Synthesis (HLS) 提供高級別綜合,使您可以將高級別抽象模型集成到系統驗證環境;通過面向 SoC 的 Cadence Perspec System Verifier 支持基于案例的驗證,從而減少復雜的由覆蓋范圍驅動的系統級測試開發時間結合平臺的任務和建設目標,目前我們配置了驗證仿真能力最高可達3.84億門的Palladium Z1設備。 | ![]() Palladium Z1 XL |
b.ZeBu硬件加速平臺:
能夠進行驗證加速及軟硬件系統驗證測試,是業界領先的虛擬接口和混合平臺,擁有超高穩定性,能夠提供高性能解決方案。ZebuS4作為大容量(12億門到96億門)、速度快的硬件加速器,可以在用于自動駕駛、5G、網絡、人工智能、數據中心等領域的SOC上有用武之地。

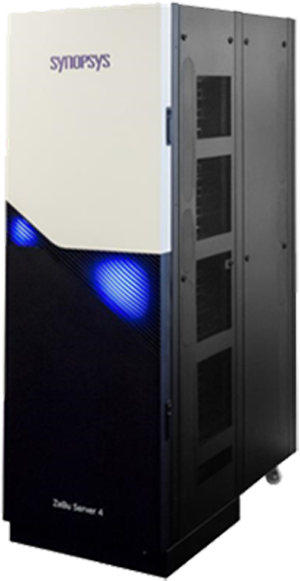

| Zebu能夠進行SOC設計驗證,并且可以在SOC上快速開發和驗證軟件。Zebu S4編譯快速,用戶可以快速地迭代。同時Zebu S4有強大的錯誤定位能力,幫助用戶快速定位硬件與軟件的問題。Zebu提供了功耗分析的能力。傳統上ASIC工程師通過仿真獲得功耗數據,但是很難運行真實應用,另一方面門級仿真很慢,所以這一方法不僅不準而且費時。在Zebu上運行真實應用獲取功耗數據,準確率在同一時鐘頻率下接近芯片測試結果,而耗時不多,大大方便了功耗評估和功耗優化。Zebu S4對芯片的仿真可以大大加速,可以發現仿真中難以發現的問題。平臺配備的Zebu S4驗證仿真能力可達4.5億門。 | ![]() ZeBu Server 4 |
c.HAPS FPGA原型平臺:
能夠讓芯片在流片前使用平臺來展現和驗證系統的軟硬件可行性。HAPS 80的模組擴展能力強:邏輯規模覆蓋了2600萬門到16億萬門這個區間,可以驗證各種大小的ASIC??梢则炞C單個IP,處理器子系統,也可以驗證整個片上系統。平臺可以配置單片F(xiàn)PGA,也可以配置多片F(xiàn)PGA。HAPS軟件工具幫助客戶對大的設計進行分割,放到多塊FPGA上。HAPS軟件工具方便了從模塊IP的原型驗證到系統集成驗證的遷移,可以縮短這個過程2到3個月。單片F(xiàn)PGA上可以抓取1000個信號,大大方便了錯誤定位。HAPS與工作站可以連接,從而從仿真環境遷移到原型驗證環境,可以集成systemC/TLM。

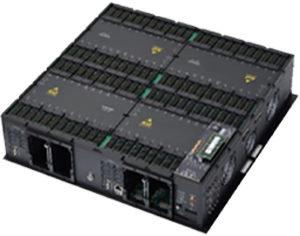

| ● 加速軟硬件的聯合驗證 ● 支持超大的設計規模 ● 提供便利的軟件和硬件層面的調試手段 ● 非常完備的子卡生態系統 | ![]() HAPS-80 |
