全文共4632字，預計閱讀時間14分鐘
作者 | 朱星宇-新氦戰略部實習生
編輯 | Emily Cheng、Poppy Tan
聲明：本文章發布目的在于傳遞更多信息，并不代表本公眾號贊同其觀點和對其真實性負責。如涉及作品內容、版權和其它問題，請及時與我司聯系，我們將在第一時間處理！
2019年12月23日，“2019國際芯片大會（Chips 2019）”在北京舉行，中國工程院院士倪光南展望了開源芯片的前景：“未來RISC-V很可能發展成為世界主流CPU架構之一，從而在CPU領域形成英特爾（x86）、ARM、RISC-V三分天下的格局?！?/span>
（圖片源自網絡）
CPU指令集和IP核簡介
計算機指令就是指揮機器工作的指示和命令，程序就是一系列按一定順序排列的指令，執行程序的過程就是計算機的工作過程。而CPU指令集（ISA, Instruction Set Architecture）就是CPU中用來計算和控制計算機系統的一套指令的集合，每款CPU在設計時就規定了一系列與其硬件電路相配合的指令系統。而指令集的先進與否，也關系到CPU的性能發揮，它也是CPU性能體現的一個重要標志。

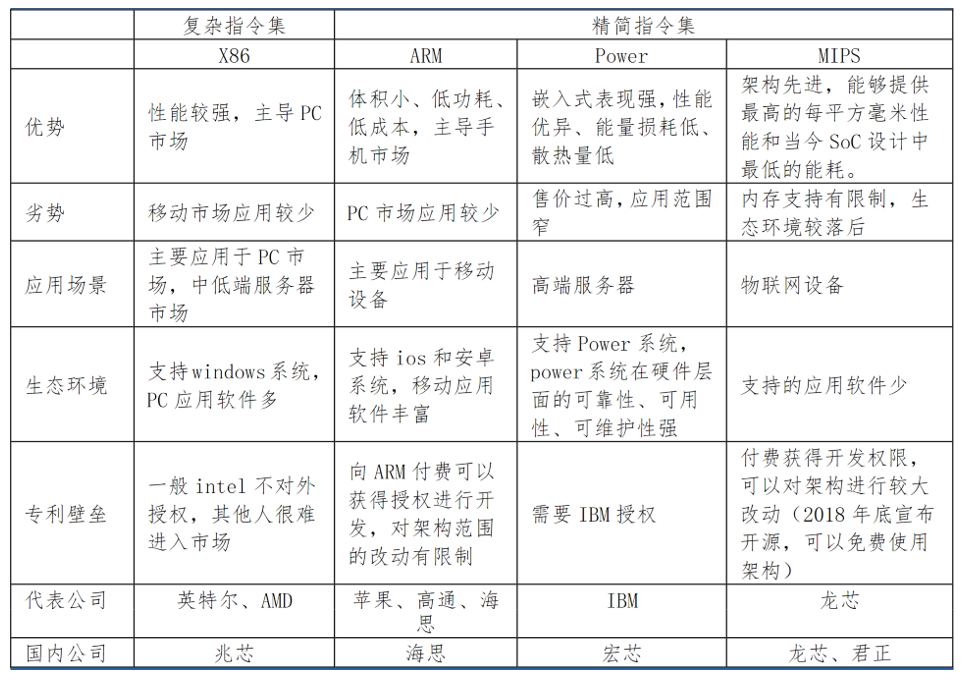

不同的操作系統、應用軟件都是建立在對應的底層處理器架構之上。例如英特爾的 CPU 和微軟的 windows，ARM系列芯片和安卓系統及應用，蘋果處理器與 IOS 系統及應用。CPU 指令集主要分有兩大陣營，一是以 Intel 和 AMD 的復雜指令集（CISC）， 二是以 ARM、MIPS、PowerPC、RISC-V 為主的精簡指令集（RISC）。
（長城證券研究所）
IP核是知識產權核或知識產權模塊，在EDA技術開發中具有十分重要的地位。美國著名的Dataquest咨詢公司將半導體產業的IP定義為“用于ASIC或FPGA中的預先設計好的電路功能模塊”。IP核主要分為軟核、固核和硬核。軟核是用Verilog / VHDL等硬件描述語言描述的功能塊，但是并不涉及用什么具體電路元件實現這些功能，因此用戶可以綜合出正確的門電路級設計網表，并可以進行后續的結構設計，具有很大的靈活性；固核的設計程度則是介于軟核和硬核之間，除了完成軟核所有的設計外，還完成了門級電路綜合和時序仿真等設計環節。一般以門級電路網表的形式提供給用戶；硬核是基于半導體工藝的物理設計，已有固定的拓?fù)洳季趾途唧w工藝，并已經過工藝驗證，具有可保證的性能。其提供給用戶的形式是電路物理結構掩模版圖和全套工藝文件，是可以拿來就用的全套技術。
現在主流處理器架構是PC處理器x86和手機處理器 ARM，x86架構被 Intel 和 AMD 壟斷，ARM 架構被 ARM 公司壟斷。其他處理器設計公司想自主設計就要有授權。而ARM 的授權主要分為3種：
一是指令集架構級別的授權，蘋果和華為就是指令集架構授權（華為-ARMV8）；
二是 IP 核（軟核）授權，無法對指令集架構修改，只能修改IP核；
三是 IP 核（硬核）授權，一切不能改動，包括工藝參數選擇，直接調用。

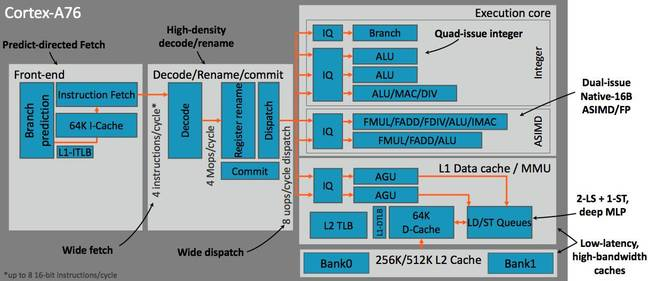

華為旗艦手機CPU芯片麒麟980、990均采用
ARM IP-Cortex-A76架構定制
（圖片源自網絡）
2019年5月16日，美國商務部工業與安全局(BIS)將華為列入“實體清單”，ARM公司也一度拒絕授權給華為ARM新的指令集和IP核，這將造成兩大影響：一是ARM發布下一代IP核（Cortex-A77）后，華為只能使用ARM V8架構自主設計IP核跟進或是采用原IP（Cortex-A76）進一步開發，研發速度和資金投入是關鍵。而高通可以直接通過這個新IP核（Cortex-A77）定制新一代芯片高通驍龍865。二是當ARM發布下一代指令集架構（例如 ARMV9、V10）時，華為需要在ARMV8的基礎上自主開發出“ARMV9” 指令集架構，技術難度比IP核大很多。同時華為自創的“ARMV9”生態系統需要和ARM系統兼容。（ARM中國在19年9月宣稱并不會中斷與華為合作，未來華為依舊可以得到授權）
RISC-V的特點與市場

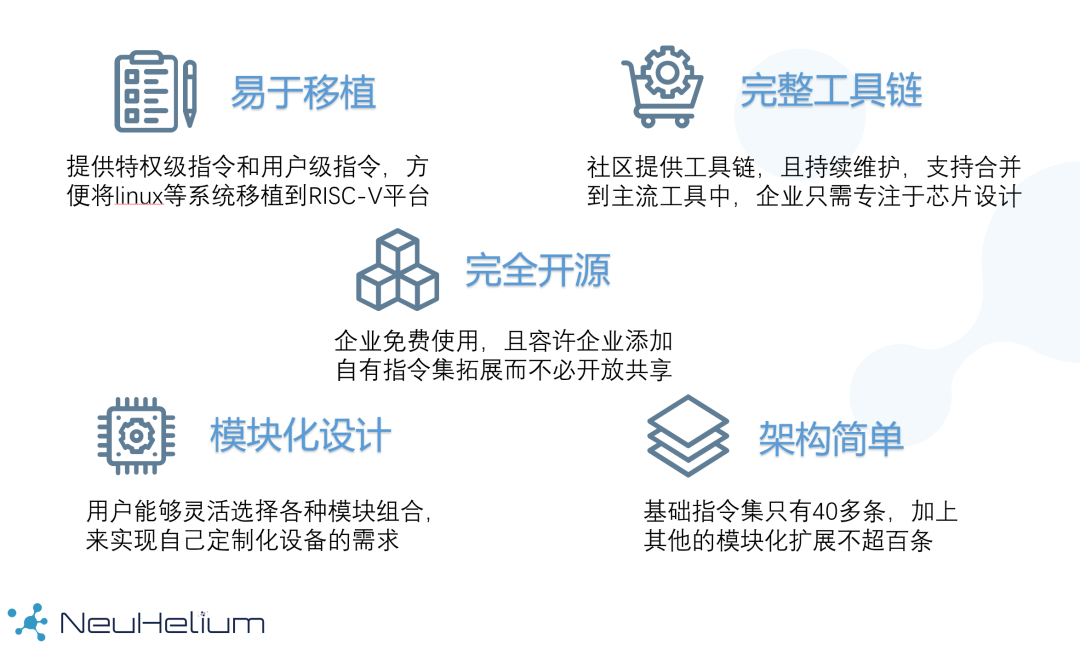

RISC-V是基于精簡指令集 (RISC)建立的開放指令集架構 (ISA)，由加州大學伯克利分校的 David A. Patterson 教授提出，具有完全開源、架構簡單、易于移植、模塊化設計等優點，由硅谷相關公司于 2015 年發起并成立的 RISC-V 基金會統一維護。

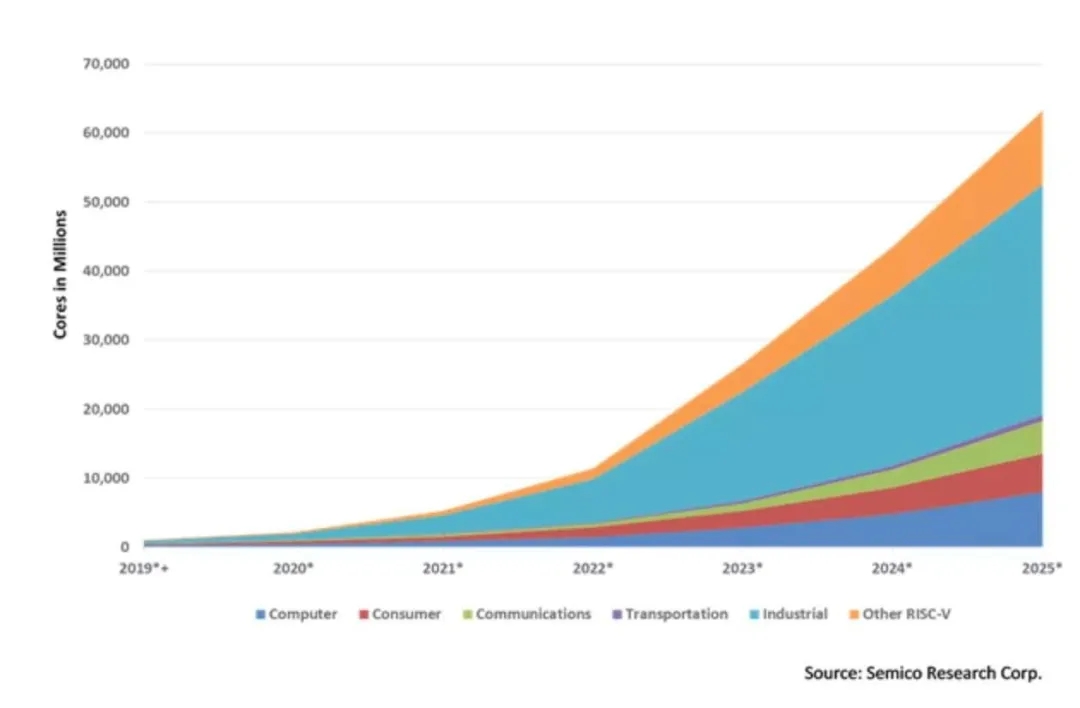

分析機構Semico Research預測，到2025年，市場將總共消費624億個RISC-V CPU內核2018年至2025年復合增長率高達146%，涵蓋計算機、消費者，通訊、運輸和工業等細分市場，其中工業領域?qū)⒊蔀樽畲蟮募?xì)分市場，擁有167億個內核，占總體銷量的 26.76%。
雖然RICS-V本身是開源免費的，但是用戶對RICS-V的架構進行使用和修改后可以進行銷售。根據Tractica的預測，基于RISC-V的IP和軟件工具的全球收入將在2025年增加到11億美元，高于2018年的5200萬美元。
（Source: Semico Research Corp.）
在芯片架構領域，ARM的壟斷地位越發明顯，缺乏競爭導致ARM IP授權越來越貴，許多ARM的客戶例如高通、Google等紛紛加入了開源架構RlSC-V的陣營。RISC-V的這些特點其相繼吸引來 IBM、NXP、西部數據、英偉達、高通、三星、谷歌、華為、阿里、Red Hat 與特斯拉等 100 多家科技公司加入其陣營，行業也不斷在圍繞它構建生態系統，對 ARM 等競爭對手造成了巨大的沖擊。2015年，RISC-V 基金會正式成立。截至19年8月12日，該基金會已吸引了全球28個國家327家會員加入。RISC-V基金會負責維護RSIC-V指令集標準手冊與架構文檔，每年 RISC-V基金會都會舉辦各種專題討論會和全球活動。
RISC-V基金會成員
（圖片源自網絡）
RISC-V的前生今世
1981年，美國加州大學伯克利分校的David Patterson教授提出了精簡指令集RISC的觀點，這與X86那類復雜指令集CISC是相對的，RISC主張精簡指令種類和格式，倡導硬件應重點加速常用的指令，達到降低功耗、提高效率的目的。
2010年，同樣是在美國加州大學伯克利分校，Krste Asanovic教授正在為選擇何種指令集來開展他的一系列教育項目而煩惱。在比較過后，因為X86是封閉的，Arm架構授權費太貴，社區化運營的OpenRISC要求所有的指令集改動后必須開源，限制條件頗多。最后Krste教授決定結合現代設計需求，在RISC架構的基礎上，拋掉不必要的歷史包袱，自己做個開源的CPU指令集架構來使用。
2014年，Krste團隊成功推出了一套基于BSD協議許可的免費開放的指令集架構RISC-V。
2015年，融合了產學研各界的RISC-V基金會正式成立。
2017年，印度政府表示將大力資助基于 RISC-V 的處理器項目，使 RISC-V 成為印度的事實國家指令集。
2018年7月，上海成為國內第一個將 RISC-V 列入政府扶持對象的城市。
2018年10月17日，中國 RISC-V產業聯盟（China RISC-V Industry Consortium，簡稱 CRVIC）在上海張江正式成立，芯原微電子擔任聯盟首任理事長單位，君正、晶心、芯來、致象爾微擔任副理事長單位，截止 2019 年底，聯盟已有 130 余家會員單位。
2018年11月8日，中國開放指令生態（RISC-V）聯盟（China RISC-V Alliance，簡稱 CRVA）成立，由中國工程院院士、中科院計算技術研究所研究員倪光南任理事長，阿里（中天微）、百度、北京大學、長虹集團、清華大學、騰訊、中芯國際、紫光展銳等為副理事長單位，旨在以 RISC-V 指令集為抓手，聯合學術及產業界推動開源開放指令芯片及生態的健康發展。
2020年1月13日，中國開放指令生態（RISC-V）聯盟2019年會暨武漢產學研創新論壇在武漢順利召開。武漢RISC-V產學研基地、RISC-V聯盟武漢分中心、湖北省RISC-V產學研基地在本次大會上揭牌成立。會上，中國工程院院士、中國開放指令生態（RISC-V）聯盟理事長倪光南表示“未來RISC-V很可能發展成為世界主流CPU架構之一，從而CPU領域形成Intel、Arm、RISC-V三分天下的格局?！?/p>
2020年3月20日，RISC－V基金會首席執行官Calista Redmond正式宣布，RISC－V基金會總部正式遷移到瑞士。此前RISC－V基金會總部位于美國，而RISC－V基金會遷移至瑞士就是為了避免受到美國芯片霸權主義的影響，確保美國以外的大學、政府和公司可以應用并開發其開源技術。
RISC-V的應用場景
隨著物聯網時代的來臨，IoT芯片設計速度要快、成本要低、能量身定制。同時嵌入式市場具備少量多樣的特點，在各細分應用場景并未形成真正壁壘，架構的選擇五花八門。因此，這是RISC-V絕佳的突破口。RISC-V的開源能降低成本，也能讓用戶自由修改，可定制化。目前，國內外已有多家芯片企業投入大量資金研發RISC-V在IoT領域的應用。后摩爾時代，基于領域的架構設計(DSA, Domain Specific Architecture)的設計理念逐漸成為共識和趨勢；芯片需求海量化的同時，逐漸呈現出APP化的趨勢，需要滿足三個方面的特性：1.有效解決具體實際場景的問題；2.更快的市場響應速度；3.特性差異化和成本優勢；使用RISC-V開放架構的處理器內核能夠很好地滿足AIoT芯片差異化和成本優勢的要求。
在 RISC-V 的壓力之下，ARM 也在調整業務模式。2019年7月，ARM 推出了 Flexible Access 業務模式。無需讓合作伙伴在使用該技術之前預先支付許可費用，只需在產品準備好生產并開始發貨時，向 ARM 支付許可費用和專利費用；在 2019 年的 ARM 技術大會上，ARM 宣布將在部分 ARMv8 Cortex-M 系列 CPU 內核中引入自定義指令功能，即客戶能夠編寫自己的定制指令來加速其特定用例、嵌入式和物聯網應用程序?！凹尤胱远x指令功能”、“下調 IP 授權費”就是ARM應對 RISC-V 采取的舉措。
在可見的未來，ARM 可能依然會占據中高端市場，但 RISC-V會在一些碎片化的市場領域，比如高校教育培訓、物聯網等領域占據比較大的份額。這是因為像物聯網這樣嚴重碎片化的應用場景，對客制化的需求非常大。而由于 RISC-V 天生的開放特性，使得其很適合于這種需要軟硬件客制化的應用場景。
除了物聯網領域，RISC-V還將在以下領域大顯身手。
物聯網安全：RISC-V的開源特性允許廣泛的受眾檢查其體系結構，并在它們成為大范圍的安全事件之前糾正它們。RISC-V可以通過提供“修復”核心而無需實際更改核心的機會來影響我們現有的網絡犯罪流行。
手機市場：2019年12月12日年度RISC-V峰會上，三星披露了將SiFive RISC-V內核用于即將推出的各種應用芯片。其中之一是即將推出的5G RF前端模塊進行的毫米波（mmWave）射頻處理器，它將用于2020年三星旗艦5G智能手機。三星表示RISC-V內核還將用于AI圖像傳感器，安全管理，AI計算和控制?！靖鶕?jù)SiFive CEO Naveed Sherwani的預測，兩年之后RISC-V就會進軍手機市場，與高通、蘋果、三星、聯發科等 ARM公司搶智能手機處理器市場，同時有可能威脅低功耗筆記本處理器?！?/p>
服務器市場：雖然目前RISC-V的高性能市場一片空白，但RISC-V本身用來設計高性能芯片是沒有問題的，學術界已經有基于RISC-V 架構的511核處理器（Celerity）。只是基于RISC-V的低門檻特點，進入的企業體量較為小巧，沒有足夠的資金做長期布局與研發，高性能等需要較長研發時間的領域尚無人嘗試。【根據SiFive首席執行官Naveed Sherwani的預測，5年后RISC-V指令的處理器就有可能進軍服務器市場。】
存儲市場：硬盤本身并不需要像SSD那樣龐大的計算資源，但是由于新的磁記錄技術，更復雜的功能（例如，基于NAND Flash的緩存，健康管理，QoS），它們的處理要求也在增長增強，因此對存儲器中控制芯片的計算能力要求變高了。需要實時處理和低延遲的數據量正在增長，因此硬盤不僅存儲數據，還需要處理數據?！疚鞑繑?shù)據發布了兩款新的SweRV核心產品SweRV Core EH2、SweRV Core EL2，都屬于微控制器專用CPU。西數表示，EH1、EH2、EL2核心都會在近期出現在大量產品中，而這些核心都會繼續對外開放，以壯大RISC-V的生態?！?/p>
RISC-V的難點與展望
RISC-V 目前最大的短板在于基于這一架構的生態發展還處于初級階段。所謂 RISC-V 的生態包括開放架構標準、硬件生態、工具鏈軟件生態、應用軟件生態等內容。其中，硬件生態包括開源內核 IP、開源 SoC、商業 IP 等；工具鏈軟件生態包括編譯器、匯編器、鏈接器、調試器等開源工具鏈和商業工具鏈；應用軟件生態就是操作系統、開發環境、應用軟件等。
在這張 RISC-V 生態“拼圖”上，除了最核心的開放架構標準，其余都需要從業者去完善。雖然正在完善這張“拼圖”的玩家尚有一些，如賽昉（SiFive）中國、芯來科技、平頭哥、臺灣晶心科技（Andes）等，但整體而言生態發展還在起步階段。
生態最重要的作用就是能讓用戶“快速上手”，比如參考設計等，即向智能門鎖、手表、手環、電機控制、平衡車控制等特定市場打造的軟硬件方案。當公司向客戶推廣的時候，客戶第一時間就會問有沒有參考方案。對于客戶來說有了參考方案，只需要略微修改就可以定制出自己的方案?！睕]有參考設計，合作很難深入談下去，但目前而言，拿出參考方案并不容易。
好消息是 RISC-V 的生態已在逐漸完善。使用 RISC-V 架構設計芯片的企業越來越多，從硬件 IP 到軟件工具鏈，再到操作系統以及開發環境，都為設計企業帶來了更多的選擇，既有免費的開源版本，也有穩定高效的商業版本。并且由于軟硬部分都是基于同一套體系架構標準，所以國內外很多公司和組織的技術演進、合作創新都在不斷促進生態的完善。
目前所有的通用x86架構處理器技術都掌握在英特爾和AMD公司手中，ARM則也受到美國政策的限制。同時信息安全也是近幾年來一直在強調的話題。在政府、海關、金融、鐵路、民航、醫療、軍警等重要部門，保障其通信安全尤為重要。RISC-V的開源特性，使得國內企業可以繼續使用。同時因為其模塊化的設計，可以直接應用模塊，使用門檻不高。并且對于新時代IoT等趨勢的驅動下，RISC-V 作為新興架構，擁有在 IoT 等新興領域深耕的客觀條件。以其精簡的體量，或許在未來的 IoT 領域中能取得絕對的優勢。隨著人工智能、5G、邊緣計算、區塊鏈等技術的發展和成熟，將對傳統計算需求形成巨大挑戰，并創造出新的計算技術需求，國內 CPU 企業如能在此期間不斷拓展產品譜系，將大有可為。
